Предназначен для измерений объемной доли влаги в азоте, кислороде, водороде, углекислом газе, воздухе и их смесях, а также в инертных и других газах, не взаимодействующих с фосфорным ангидридом, и представляет собой стационарный прибор непрерывного действия.
Принцип действия гигрометра основан на кулонометрическом методе измерения.
Гигрометр используется в химической, нефтехимической промышленности, на предприятиях по производству полупроводников, микросхем, микроконтроллеров, полимерных материалов, легированных сталей, а также в атомной промышленности и наземных космических объектах. Гигрометр выпускается в 3-х исполнениях:
-
с датчиком на высокое давление (от 0,16 до 40 МПа);
-
с датчиком на низкое давление (от 0,03 до 0,16 МПа);
-
с датчиком на разрежение (от минус 0,005 до плюс 0,03 МПа).
Оболочка датчика гигрометра относится к взрывозащищенному оборудованию, имеет маркировку 1ExdIICT3, может устанавливаться во взрывоопасных зонах класса В-1а согласно ПУЭ. Блок измерений гигрометра должен устанавливаться только во взрывобезопасных помещениях.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
-
высокая точность и надежность;
-
автоматический выбор диапазонов измерений;
-
устройство сигнализации о неисправности чувствительного элемента;
-
устройство задания и сигнализации о превышении в анализируемом газе заданного значения объемной доли влаги;
-
возможность реализации альтернативной независимой поверки при отсутствии эталонов;
-
возможность размещения блоков гигрометра друг от друга на расстоянии до 300 м.
При заказе должны быть указаны требуемый выходной сигнал (0…5 мА или 4…20 мА), состав анализируемого газа и давление газа.
Гигрометр защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №24291-03 и допущен к применению в Российской Федерации в качестве средства измерений.

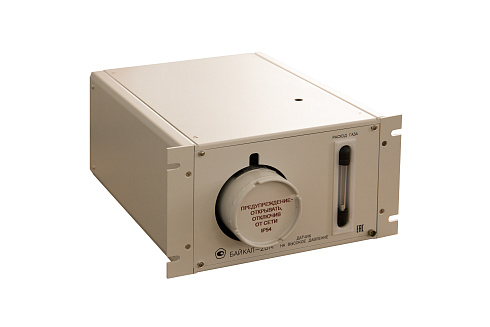

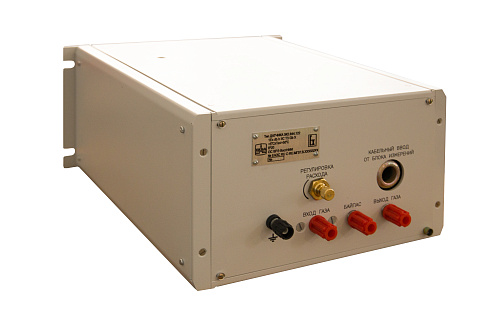

Гигрометр "Байкал-2ВМ" | |
| Диапазоны измерений объёмной доли влаги | 0..1; 1..10; 10..100; 100..1000 млн -1 |
Основная приведённая погрешность: | |
| для области измерений от 0 до 1 млн -1 | ±10% |
| для области измерений от 1 до 10 млн -1 | ±4% |
| для области измерений от 10 до 100 и от 100 до 1000 млн -1 | ±2,5% |
| Унифицированный выходной сигнал для каждого диапазона измерений | 4..20 мА или 0..5 мА |
| Расход анализируемого газа через гигрометр, не более | 1000 см3/мин (регулируется) |
| Температура анализируемого газа и окружающего воздуха | +5…+50°С |
| Потребляемая мощность, не более | 27 Вт |
Габаритные размеры: | |
| датчик | 240×145×355 мм |
| блок измерений | 345×270×140 мм |
| побудитель расхода | 230×170×130 мм |
Масса: | |
| датчик | 6 кг |
| блок измерений | 4 кг |
| побудитель расхода | 4 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 8 лет |
