Принцип действия газоанализатора основан на применении потенциометрической твёрдоэлектролитной ячейки.
Сверх широкий диапазон измерений газоанализатора (10-6…100%) позволяет использовать его как при производстве особо чистых инертных газов и азота, так и при контроле технологических процессов в нефтехимической, химической, металлургической отраслях промышленности.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
-
широкий диапазон и высокая точность измерения;
-
быстродействие;
-
высокая надёжность и долговечность;
-
возможность реализации альтернативной независимой поверки при отсутствии эталонов;
-
простота эксплуатации и ремонта;
-
возможность размещения блоков газоанализатора друг от друга на расстоянии до 300 м.
При заказе обязательно должны быть указаны:
- требуемый выходной сигнал (0-5 мА или 4-20 мА)
- состав анализируемого газа
- давление анализируемого газа
Рабочие условия применения газоанализатора по давлению могут быть расширены от разрежения 0,3 кгс/см2 до давления 400 кгс/см2 путём дополнительной комплектации узлами формирования газового потока.
ОКБА по индивидуальному заказу изготавливает газоанализаторы «Флюорит-Ц» в пылевлагозащищёном исполнении (IP55). Газоанализатор (датчик и блок измерений) размещаются в приборный шкаф фирмы Rittal, при этом шкаф дорабатывается до нужных характеристик. Данная система позволяет существенно расширить применение газоанализатора «Флюорит-Ц» в условиях повышенной влажности и запылённости производственных помещений. По аналогии в пылевлагозащищёном исполнении (IP55) можно изготовить газоанализатор «Гиацинт».

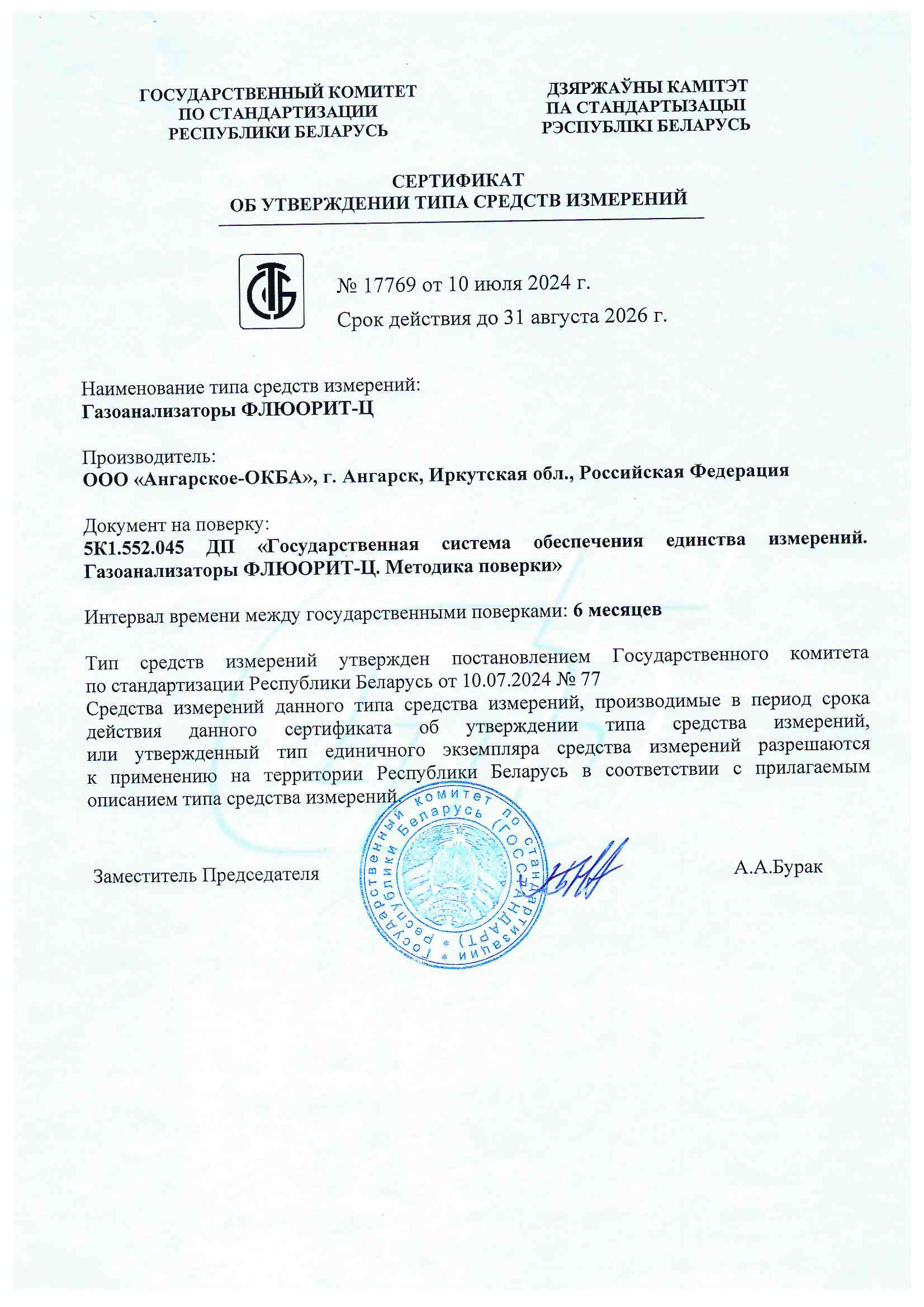

Газоанализатор защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №20628-00 и допущен к применению в Российской Федерации в качестве средства измерений.
Газоанализатор "ФЛЮОРИТ-Ц" | |
| Диапазоны измерений объёмной доли кислорода | от 1×10-6 до 1×10-4 %; от 1×10-5 до 1×10-3 %; от 1×10-4 до 1×10-2 %; от 1×10-3 до 1×10-1 %; от 1×10-2 до 1%; от 0,1 до 10%; от 1 до 100% |
Основная относительная погрешность: | |
| для области измерений от 1×10-6 до 1×10-5 %, не более | ±10% |
| для области измерений от 1×10-5 до 1×10-3 %, не более | ±6% |
| для области измерений от 1×10-3 до 100 %, не более | ±4% |
Время установления показаний: | |
| для области измерений от 1×10-6 до 1×10-3 % (включительно), не более | 10 мин |
| для области измерений более 1×10-3 до 0,1 % (включительно), не более | 1,5 мин |
| для области измерений более 0,1 до 100 % (включительно), не более | 0,5 мин |
| Унифицированный выходной сигнал для каждого диапазона измерений | 0…5 мА или 4…20 мА |
Параметры анализируемого газа: | |
| температура в точке отбора | от -10 до +50°С |
| давление на входе | 4…600 кПа |
| Температура окружающего воздуха | +5…+50°С |
| Потребляемая мощность, не более | 120 Вт |
Габаритные размеры: | |
| датчик | 165×145×340 мм |
| блок измерений | 250×145×350 мм |
Масса: | |
| датчик | 4 кг |
| блок измерений | 4,5 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 10 лет |
