Предназначен для одновременного измерения объемных долей влаги, кислорода и водорода в азоте и инертных газах и представляет собой цифровой, стационарный прибор непрерывного действия.
Принцип действия газоанализатора основан на комбинированном применении кулонометрических и твердоэлектролитного чувствительных элементов.
Газоанализатор применяется в технологических процессах на предприятиях металлургической, химической, электронной промышленности, в других отраслях, связанных с производством особо чистых газов, а также на наземных космических объектах. Газоанализатор может использоваться для проведения научных исследований в различных областях науки и техники.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
- возможность одновременного измерения концентрации трёх компонентов – кислорода, водорода, влаги;
- считывание данных об объемных долях влаги, кислорода и водорода по цифровому табло производится выборочно по желанию оператора нажатием соответствующей кнопки переключателя режима измерений, при этом выбор области измерений каждого компонента производится автоматически;
- возможность одновременной записи значений измеряемых компонентов при использовании многоточечного регистрирующего прибора;
- газоанализатор выдерживает перегрузки по измеряемым компонентам и не требует установки нуля;
- газоанализатор имеет устройство сигнализации о перегрузке по каждому измеряемому компоненту, а также устройство сигнализации о неисправности прибора;
- наличие диапазона показаний объёмной доли измеряемых компонентов от 500 до 1000 млн-1;
- возможность реализации альтернативной независимой поверки при отсутствии эталонов.
При заказе обязательно должны быть указаны:
- требуемый выходной сигнал (0-5 мА или 4-20 мА)
- состав анализируемого газа
- давление анализируемого газа
По согласованию с заказчиком рабочие условия применения газоанализатора по давлению могут быть расширены от разрежения 0,3 кгс/см2 до давления 400 кгс/см2 путём дополнительной комплектации узлами формирования газового потока.
Газоанализатор защищён патентом Российской Федерации, зарегистрирован в Государственном реестре средств измерений под №12083-89 и допущен к применению в Российской Федерации в качестве средства измерений.

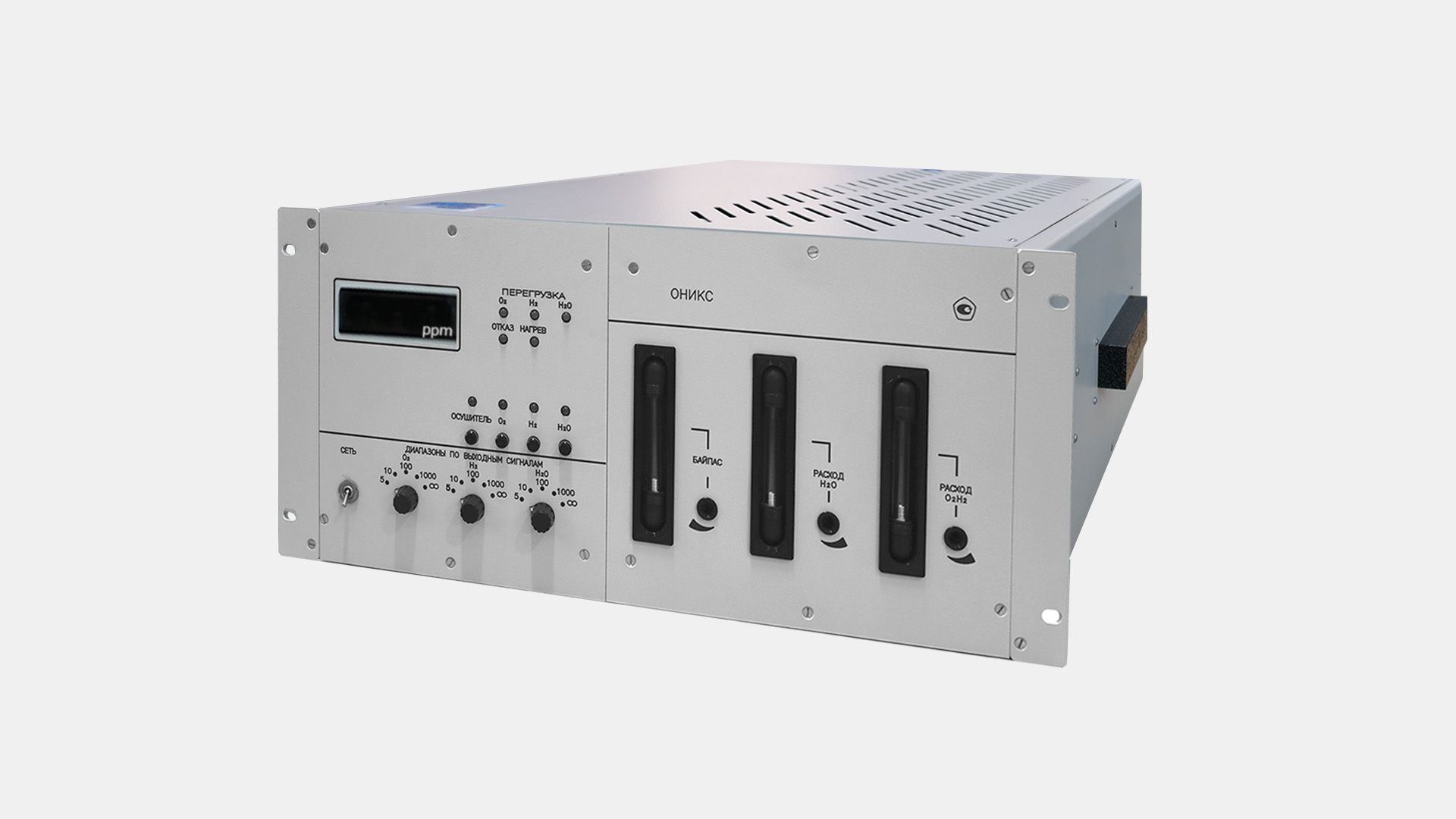

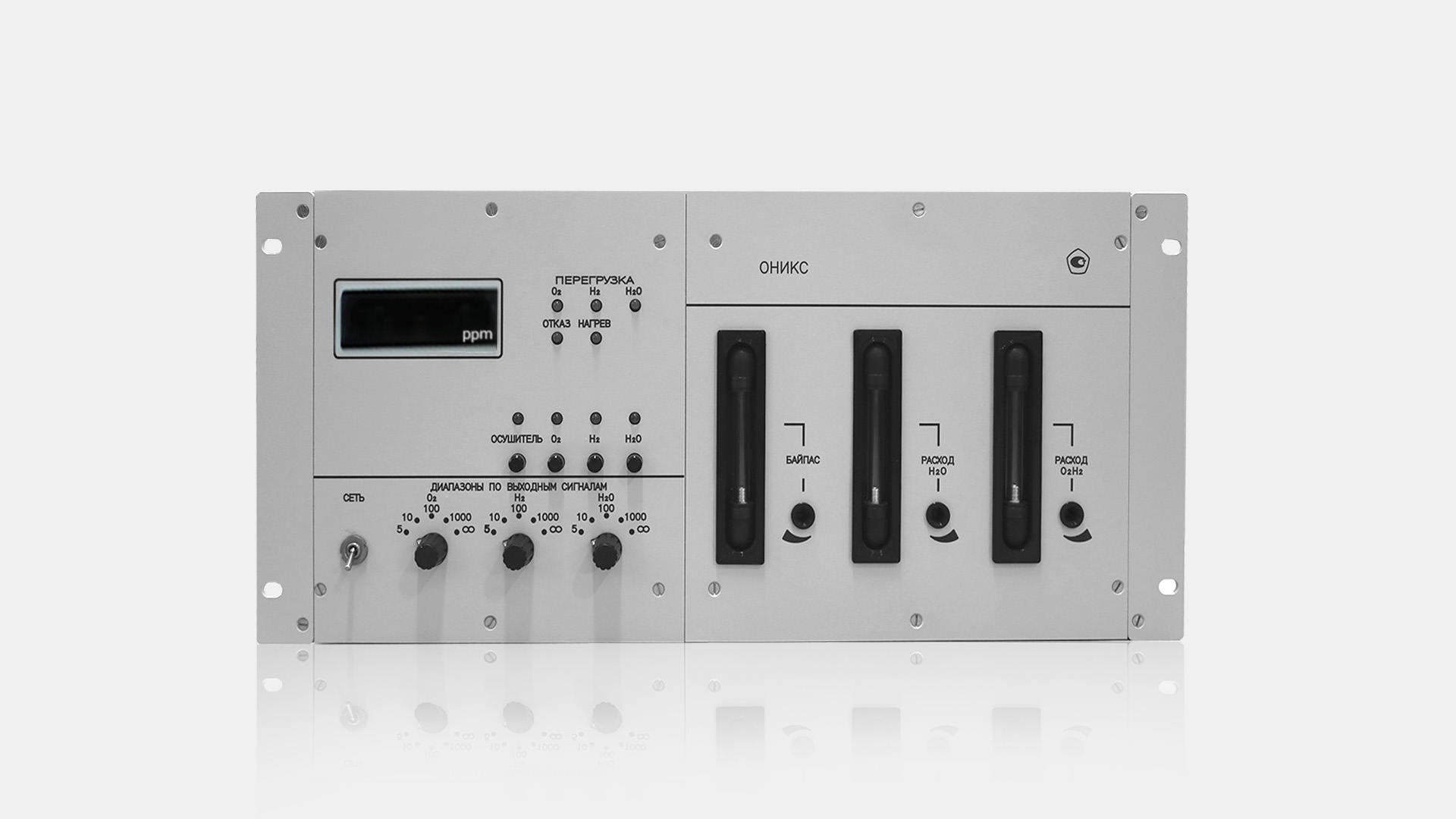

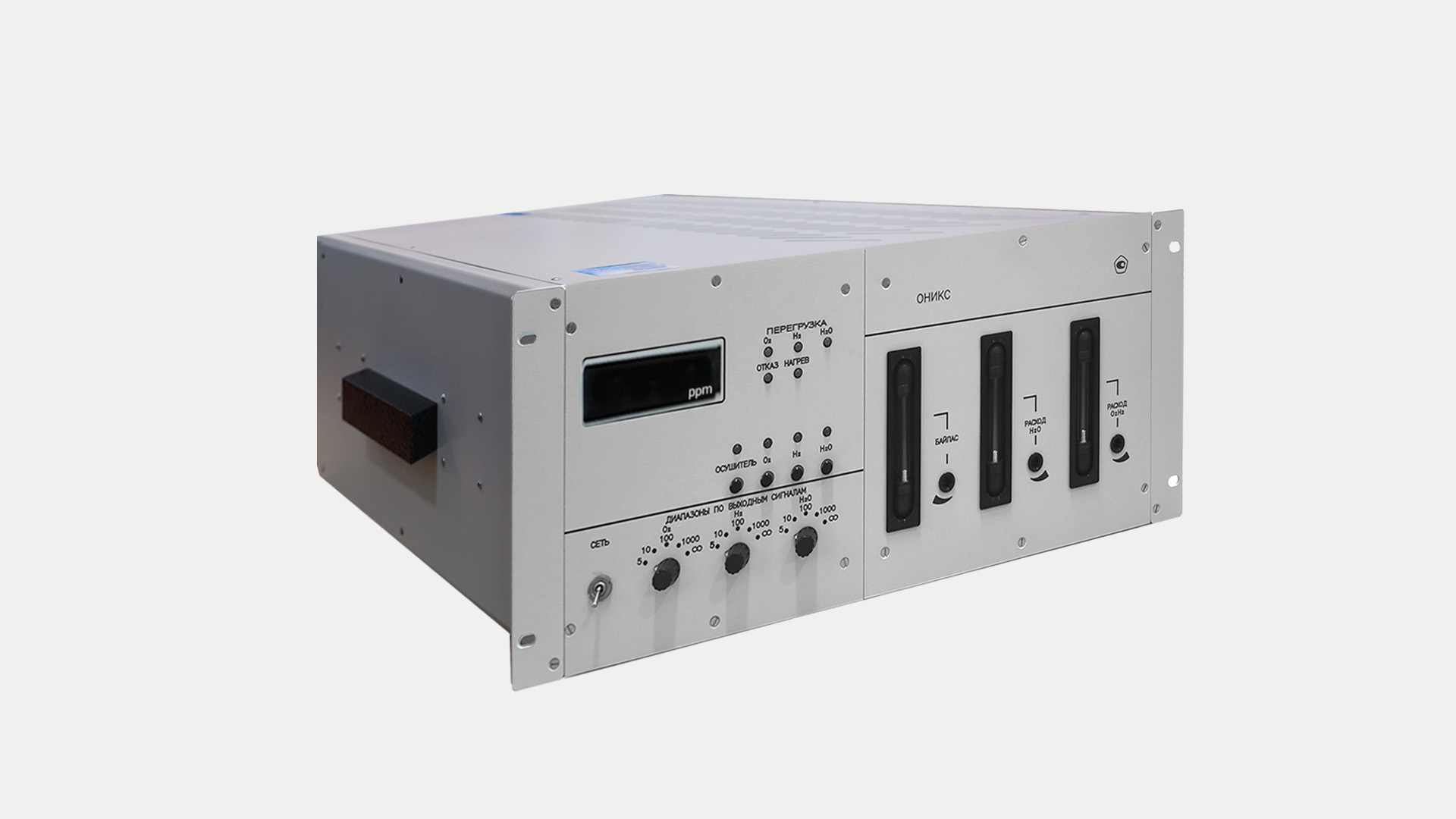

Газоанализатор "ОНИКС" | |
| Диапазон измерений для каждого компонента по цифровому табло | 0…500 млн -1 |
Основная приведенная (к наибольшему значению объёмной доли измеряемого компонента) погрешность: | |
| для области значений объёмной доли от 0 до 10 млн -1 | ±6% |
| для области значений объёмной доли свыше 10 до 500 млн -1 | ±4% |
| Время установления показаний, не более | 5 мин |
| Общий расход анализируемого газа через газоанализатор, не более | 1000 см3/мин |
| Унифицированный выходной сигнал | 0…5 мА или 4…20 мА |
Рабочие условия применения: | |
| избыточное давление анализируемого газа | 30…200 кПа (0,3…2 кгс/см2) |
| температура окружающего воздуха | от +5 до +50°С |
| относительная влажность окружающего воздуха, не более | 80% |
| Потребляемая мощность в рабочем режиме, не более | 150 Вт |
| Габаритные размеры | 480×220×520 мм |
| Масса | 20 кг |
| Средняя наработка на отказ, не менее | 20000 ч |
| Средний срок службы, не менее | 10 лет |
