Предназначен для измерений массовой доли влаги в трансформаторных, авиационных и других маслах и представляет собой цифровой показывающий прибор циклического действия. Анализ влагосодержания трансформаторного масла осуществляется в автоматическом режиме.
Принцип действия влагомера основан на извлечении влаги из точно дозированной пробы масла сухим газом-носителем в десорбционной колонке и последующем электролизе ее в кулонометрическом чувствительном элементе.
Обеспечение работы влагомера осуществляется от генератора сухого воздуха, встроенного в корпус влагомера, или от баллона со сжатым газом с объёмной долей влаги не более 100 млн –1.
Влагомер применяется для контроля качества трансформаторного, авиационного и других масел с целью предотвращения аварийных ситуаций при эксплуатации маслонаполненного электрооборудования, а также для проведения исследовательских работ.
ПОКАЗАТЕЛИ КОНКУРЕНТОСПОСОБНОСТИ:
- во влагомере будет использоваться аттестованная по ГОСТх8,563-09 методика измерений массовой доли влаги в трансформаторном масле МИ 5К0.283.002-2012;
- эксплуатация не требует химической посуды, расходных материалов и ядовитых реагентов;
- высокая точность и воспроизводимость измерений;
- независимость результатов измерений от изменения состава масла и его срока службы;
- превосходит существующие средства измерений по нижнему пределу измерения;
- наличие обзорного диапазона массовой доли влаги от 0 до100 млн-1;
- возможность поверки и калибровки без применения эталонных проб масла;
- наличие интерфейса RS-232 для связи с персональным компьютером и АСУ ТП;
- наличие функции архива с энергонезависимой памятью (120 записей);
- секундный отсчёт времени измерения и выдача информации о готовности влагомера к работе.

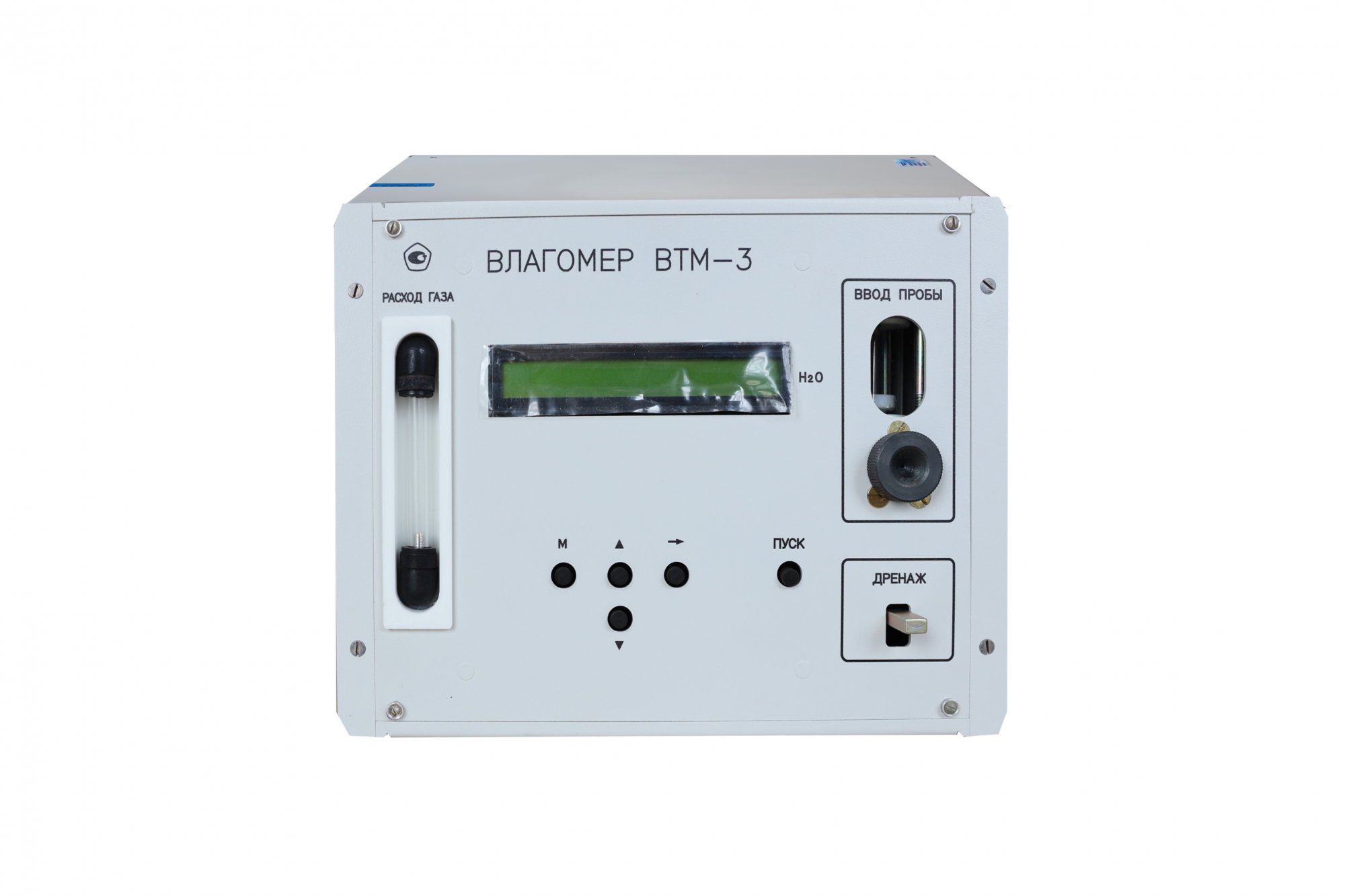

Влагомер трансформаторного масла "ВТМ-3" | |
| Диапазон измерений массовой доли влаги | 0...50 млн-1 (г/т) |
| Диапазон показаний | 0...100 млн-1 |
| Абсолютная погрешность, не более | +-2,5 млн-1 |
| Расход газа-носителя через влагомер | (100+-10) см3/мин |
| Объем пробы масла | 2 см3 |
| Температура окружающего воздуха и анализируемого масла | от +10 до +35С |
| Напряжение питания и частота от сети переменного тока | 187…242 В, 49…51 Гц |
| Потребляемая мощность, не более | 30 Вт |
| Габаритные размеры | в разработке |
| Средняя наработка на отказ, не менее | 20000 ч. |
| Средний срок службы, не менее | 8 лет. |
